Als vertrauenswürdiger Lieferant von Parker-Hydraulikventilen habe ich aus erster Hand miterlebt, welche entscheidende Rolle diese Komponenten in verschiedenen industriellen Anwendungen spielen. Unter den vielen verfügbaren Arten von Parker-Hydraulikventilen stechen direktwirkende und vorgesteuerte Ventile aufgrund ihrer unterschiedlichen Eigenschaften und Funktionen hervor. In diesem Blog gehe ich auf die Unterschiede zwischen diesen beiden Ventiltypen ein und helfe Ihnen zu verstehen, welches Ventil für Ihre spezifischen Anforderungen am besten geeignet ist.
Grundprinzipien
Beginnen wir mit dem Verständnis der Grundprinzipien der direktwirkenden und vorgesteuerten Parker-Hydraulikventile.
Direktwirkende Ventile
Direkt wirkende Ventile sind relativ einfach aufgebaut. Sie basieren direkt auf der Eingangskraft, beispielsweise der elektromagnetischen Kraft in direkt wirkenden Magnetventilen, um den Fluss der Hydraulikflüssigkeit zu steuern. Wenn ein elektrisches Signal an den Magneten gesendet wird, bewegt sich der Kolben im Inneren, und diese Bewegung öffnet oder schließt direkt den Ventilanschluss. Die Wirkung ist unkompliziert und unmittelbar, da die Eingangskraft die Federkraft und den Flüssigkeitsdruck im Ventil überwindet.
Diese Ventile sind ideal für Anwendungen, bei denen schnelle Reaktionszeiten erforderlich sind und bei denen die Durchflussraten relativ niedrig sind. Beispielsweise können in kleinen Hydrauliksystemen, wie sie in einigen Laborgeräten oder leichten Maschinen zu finden sind, direkt wirkende Ventile eine präzise und schnelle Steuerung des Flüssigkeitsflusses ermöglichen.
Vorgesteuerte Ventile
Pilotgesteuerte Ventile hingegen verwenden einen zweistufigen Betrieb. Die erste Stufe, die Pilotstufe, steuert eine kleine Flüssigkeitsmenge, die dann zum Betrieb der zweiten, der Hauptstufe, verwendet wird. Die Vorsteuerstufe kann auf verschiedene Weise gesteuert werden, beispielsweise über ein Magnetventil, einen Druck oder eine manuelle Steuerung.
Wenn die Vorsteuerstufe aktiviert ist, erzeugt sie eine Druckdifferenz am Hauptventilschieber. Dieser Druckunterschied wird dann verwendet, um den Hauptkolben zu bewegen, der wiederum den Fluss der Haupthydraulikflüssigkeit steuert. Da die Pilotstufe nur eine kleine Flüssigkeitsmenge steuern muss, ist die zum Betätigen des Ventils erforderliche Kraft im Vergleich zu einem direkt wirkenden Ventil viel geringer.
Vorgesteuerte Ventile eignen sich für Hochdruck- und Durchflussanwendungen. Sie können große Flüssigkeitsmengen und hohe Systemdrücke bewältigen, ohne dass extrem große und leistungsstarke Aktoren erforderlich sind. Beispielsweise werden in Hochleistungsmaschinen wie Baumaschinen oder Industriepressen üblicherweise vorgesteuerte Ventile verwendet, um die Bewegung großer Hydraulikzylinder zu steuern.
Design und Konstruktion
Auch Design und Konstruktion der direktwirkenden und vorgesteuerten Parker-Hydraulikventile unterscheiden sich erheblich.
Direktwirkendes Ventildesign
Direkt wirkende Ventile haben typischerweise eine kompaktere Bauweise. Sie bestehen in der Regel aus einem Elektromagneten (bei magnetbetätigten Ventilen), einem Stößel, einer Feder und dem Ventilkörper mit den Ventilanschlüssen. Durch die Einfachheit des Designs sind sie einfach zu installieren und zu warten. Da es weniger Komponenten gibt, ist die Wahrscheinlichkeit eines mechanischen Versagens relativ geringer.
Die kompakte Größe schränkt jedoch auch ihre Fähigkeit zur Bewältigung hoher Drücke und hoher Durchflussraten ein. Der direkt wirkende Mechanismus erfordert eine relativ große Betätigungskraft, um den Flüssigkeitsdruck zu überwinden, insbesondere bei höheren Drücken. Dies kann zu einem erhöhten Stromverbrauch und größeren Magneten oder Aktoren führen.
Vorgesteuertes Ventildesign
Pilotgesteuerte Ventile sind komplexer aufgebaut. Sie verfügen sowohl über eine Pilotstufe als auch eine Hauptstufe, jeweils mit eigenen Komponenten. Die Pilotstufe kann einen kleinen Magneten oder ein Druckregelgerät umfassen, während die Hauptstufe aus einem größeren Ventilschieber und einem Gehäuse besteht.
Aufgrund der Komplexität der Konstruktion sind vorgesteuerte Ventile im Allgemeinen größer und schwerer als direkt wirkende Ventile. Installation und Wartung können eine größere Herausforderung darstellen, da die Techniker sowohl die Pilot- als auch die Hauptphase verstehen und warten müssen. Das zweistufige Design ermöglicht jedoch, dass das Ventil Hochdruck- und Durchflussanwendungen effektiv bewältigen kann.
Leistungsmerkmale
Vergleichen wir nun die Leistungsmerkmale von direktwirkenden und vorgesteuerten Parker-Hydraulikventilen.
Ansprechzeit
Direktwirkende Ventile haben eine schnelle Reaktionszeit. Da die Eingangskraft den Ventilanschluss direkt steuert, gibt es eine minimale Verzögerung zwischen der Aktivierung des Aktuators und dem Öffnen oder Schließen des Ventils. Dadurch eignen sie sich für Anwendungen, bei denen schnelle Änderungen des Flüssigkeitsflusses erforderlich sind, beispielsweise in einigen automatisierten Fertigungsprozessen.
Vorgesteuerte Ventile haben aufgrund ihres zweistufigen Betriebs eine etwas längere Ansprechzeit. Die Zeit, die die Pilotstufe benötigt, um die erforderliche Druckdifferenz zu erzeugen und den Hauptkolben zu bewegen, führt zu einer kleinen Verzögerung. Bei den meisten Anwendungen mit hohem Druck und hohem Durchfluss ist diese leichte Verzögerung jedoch akzeptabel im Vergleich zu den Vorteilen der Verwendung eines Ventils, das große Flüssigkeitsmengen verarbeiten kann.
Druck- und Durchflusskapazität
Wie bereits erwähnt, sind direkt wirkende Ventile hinsichtlich ihrer Druck- und Durchflusskapazität begrenzt. Sie können Situationen mit relativ niedrigem Druck und geringem Durchfluss effektiv bewältigen. Das Überschreiten ihrer Nennkapazität kann zu Problemen wie Ventilschäden, unzuverlässigem Betrieb oder übermäßigem Stromverbrauch führen.
Im Gegensatz dazu sind vorgesteuerte Ventile für Anwendungen mit hohem Druck und hohem Durchfluss ausgelegt. Sie können Systemdrücke von mehreren tausend Pfund pro Quadratzoll (psi) und große Durchflussraten bewältigen. Dies macht sie unverzichtbar für Anwendungen in Branchen wie Öl und Gas, Fertigung und Transport, in denen große hydraulische Kräfte erforderlich sind.
Energieeffizienz
Bei Anwendungen mit niedrigem Druck und geringem Durchfluss können direkt wirkende Ventile energieeffizienter sein. Da sie einfacher aufgebaut sind und den Betrieb einer Pilotstufe nicht erfordern, verbrauchen sie im Betrieb weniger Energie.
Bei Hochdruck- und Durchflussanwendungen sind vorgesteuerte Ventile jedoch energieeffizienter. Das zweistufige Design ermöglicht den Betrieb des Ventils mit einer relativ geringen Vorsteuerkraft, wodurch der Gesamtstromverbrauch im Vergleich zu einem direkt wirkenden Ventil reduziert wird, das eine viel größere Kraft erfordern würde, um den gleichen hohen Druck und die gleiche hohe Durchflussrate zu steuern.
Anwendungsbeispiele
Um die Unterschiede zwischen direktwirkenden und vorgesteuerten Parker-Hydraulikventilen besser zu verstehen, schauen wir uns einige Anwendungsbeispiele an.
Direktwirkende Ventile in der Anwendung
Eine häufige Anwendung direkt wirkender Ventile sind kleine hydraulische Steuerungssysteme, wie sie beispielsweise in medizinischen Geräten verwendet werden. Beispielsweise kann in einem hydraulischen System eines Zahnarztstuhls ein direkt wirkendes Magnetventil verwendet werden, um die Bewegung des Stuhls präzise und schnell zu steuern. Die schnelle Reaktionszeit des direkt wirkenden Ventils ermöglicht eine sanfte und genaue Einstellung der Stuhlposition und sorgt so für ein angenehmes Erlebnis für den Patienten.
Ein weiteres Beispiel sind einige Automobilanwendungen, beispielsweise die Steuerung der hydraulischen Kupplung oder der Servolenkung in kleineren Fahrzeugen. Aufgrund der relativ niedrigen Druck- und Durchflussanforderungen dieser Systeme sind direkt wirkende Ventile eine geeignete Wahl.
Vorgesteuerte Ventile in der Anwendung
Vorgesteuerte Ventile werden häufig in industriellen Hochleistungsanwendungen eingesetzt. In einer großen hydraulischen Presse wird beispielsweise ein vorgesteuertes Ventil verwendet, um die Bewegung des Pressenstößels zu steuern. Aufgrund der hohen Druck- und Durchflussanforderungen der Presse ist ein vorgesteuertes Ventil erforderlich, um einen zuverlässigen und effizienten Betrieb zu gewährleisten.
In der Öl- und Gasindustrie werden vorgesteuerte Ventile in Bohrlochkontrollsystemen eingesetzt. Diese Ventile müssen in der Lage sein, Hochdruckflüssigkeiten und große Durchflussraten zu bewältigen, um die Sicherheit und Effizienz des Öl- und Gasförderungsprozesses zu gewährleisten.
Produktempfehlungen
Wenn Sie auf der Suche nach Parker-Hydraulikventilen sind, finden Sie hier einige spezifische Produkte, die sowohl direktwirkende als auch vorgesteuerte Typen umfassen.

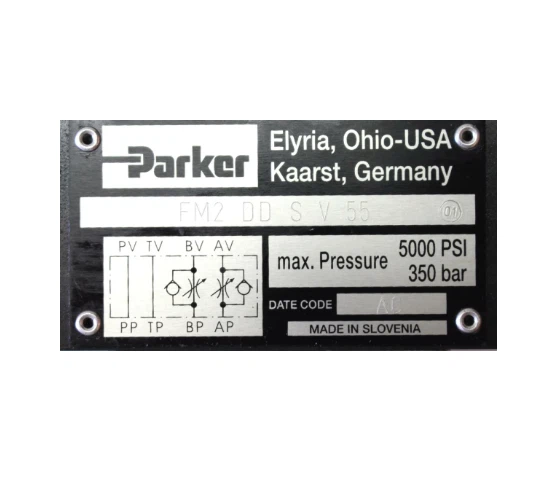

DerFM2DDSV55 PARKER Durchflussregelventilist ein großartiges Beispiel für ein direkt wirkendes Ventil. Es bietet eine präzise Durchflussregelung und eignet sich für Anwendungen, bei denen ein geringer Durchfluss und eine schnelle Reaktion erforderlich sind.
Für Anwendungen, die hohe Drücke und hohe Durchflusskapazitäten erfordern, ist dieParker RHD10LOMDCF Rückschlag-Hydraulikventilesind eine pilotgesteuerte Option. Sie können große Flüssigkeitsmengen und hohe Systemdrücke zuverlässig bewältigen.
Wenn Sie nach einer magnetisch betriebenen Option suchen, ist dieMagnetventil der Parker PV-Seriebietet hervorragende Leistung. Je nach Modell kann es entweder direktgesteuert oder vorgesteuert sein und eignet sich für eine Vielzahl industrieller Anwendungen.
Fazit und Aufruf zum Handeln
Zusammenfassend lässt sich sagen, dass der Unterschied zwischen direktwirkenden und vorgesteuerten Parker-Hydraulikventilen in ihren Grundprinzipien, ihrem Design, ihren Leistungsmerkmalen und ihren Anwendungen liegt. Das Verständnis dieser Unterschiede ist entscheidend für die Auswahl des richtigen Ventils für Ihr Hydrauliksystem.
Ob Sie ein Ventil für eine kleine, präzise gesteuerte Anwendung oder ein großes Hochdrucksystem benötigen, als Parker-Hydraulikventillieferant kann ich Ihnen helfen, die perfekte Lösung zu finden. Wenn Sie Fragen dazu haben, welcher Ventiltyp für Ihre Anforderungen am besten geeignet ist, oder wenn Sie bereit sind, einen Kauf zu tätigen, können Sie sich gerne an uns wenden. Wir können Ihre Anforderungen im Detail besprechen und sicherstellen, dass Sie die am besten geeigneten Parker-Hydraulikventile für Ihre Anwendung erhalten.
Referenzen
- „Hydraulic Valve Handbook“ von Parkson Industries
- „Prinzipien hydraulischer Systeme“ von Industrial Press Inc.
- Produktdokumentation der Parker Hannifin Corporation
