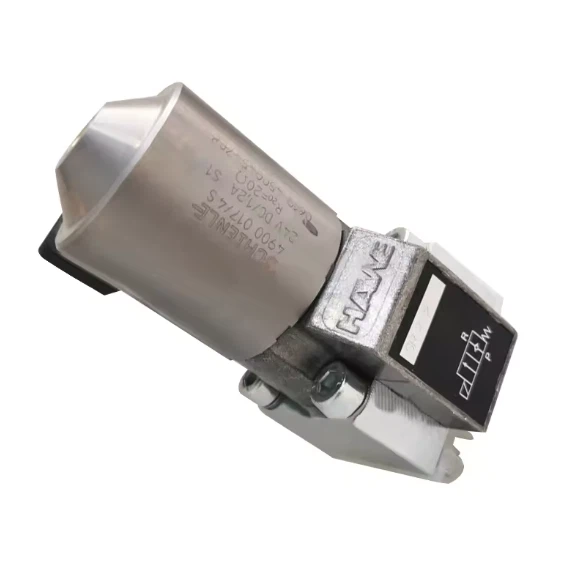

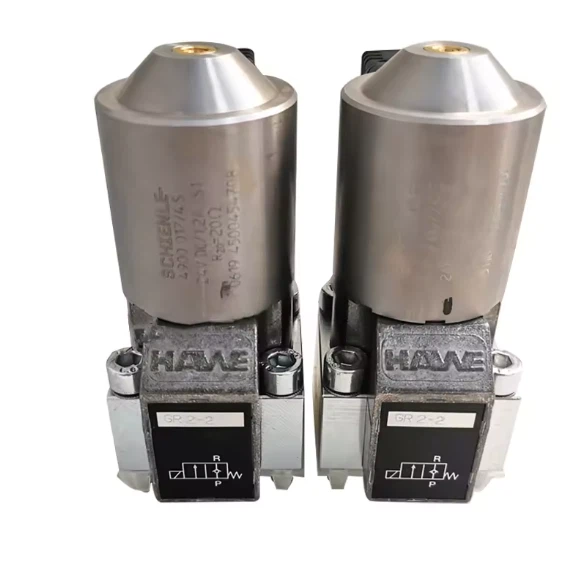

Wegesitzventile der Serie GDFHKPT
Produktbeschreibung
Wegesitzventile sind eine Art Wegeventil. Als Kugelhähne sind sie im geschlossenen Zustand leckagefrei. Das Wegesitzventil Typ G ist als 2/2-, 3/2-, 4/2-, 3/3- und 4/3-Wegesitzventil mit unterschiedlichen Kegelformen erhältlich. Die Betätigung per Handhebel ermöglicht schaltbare Drücke bis 700 bar. Passende Anschlussblöcke ermöglichen den direkten Rohranschluss. Die Wegesitzventile sind in einer Ventilkombination im Ventilverband Typ VB erhältlich.
Merkmale und Vorteile
- Schmutzunempfindliche Ausführung mit hoher Schaltsicherheit
- Geringe Schaltkräfte und sanftes, stoßfreies Schalten
- Betriebsdrücke bis 700 bar (Typ G)500 bar (Typ NG)
- Austauschbarer Magnet für mehr Flexibilität und einfache Wartung
- Version für HFA-Flüssigkeit
- Ausführung mit Standard-Anschlussbild
Produktdaten
| Typ | Schaltsymbol | Beschreibung | Durchflussmenge Qmax(lpm) | Druck pmax(Bar) |
| G | R2 | 2/2-Wegeventil |
12
(8 l/min für 700-bar-Betrieb mit Lastwechseln kleiner oder gleich 10 % ED, Umgebungstemperatur kleiner oder gleich 40 Grad oder 8 l/min für 500 bar für Betätigungsmagnet X(G)M 24/18W) |
500
(700 bar bei Lastwechseln kleiner oder gleich 10 % ED Umgebungstemperatur kleiner oder gleich 40 Grad nicht für Betätigungsmagnet X(G)M 24/18W) |
| S2 | ||||
| 3 | 3/2-Wegeventil | |||
| Z3 | ||||
| 4 | 4/2-Wegeventil | |||
| Z4 | ||||
| 21 | 3/3-Wegeventil | |||
| 22 | 4/3-Wegeventil | 350 |
