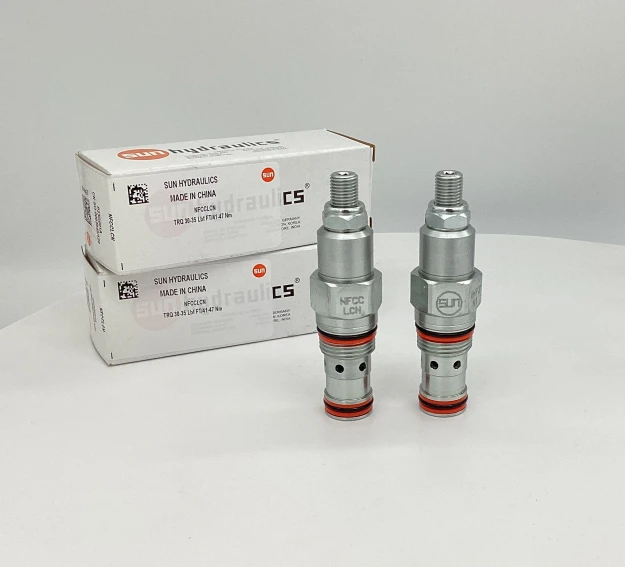

NF NC-Hydraulikventil zur Durchflussregelung

 Überblick

Bei den hydraulischen Durchflussregelventilen SUN NF NC handelt es sich um Nadelventile, bei denen es sich um vollständig einstellbare Öffnungen zur Regulierung des Durchflusses handelt. Sie sind stufenlos von völlig geschlossen bis zum maximalen Öffnungsdurchmesser einstellbar. Sie sind nicht druckkompensiert und können als Durchflussregler oder als Absperrventile verwendet werden.

• Alle 2-Port-Durchflusskontrollkartuschen sind physisch und funktionell austauschbar (d. h. gleicher Flussweg, gleicher Hohlraum für eine bestimmte Rahmengröße). Allerdings können die Abmessungen der Patronenverlängerung von der Montagefläche abweichen.
• Da es sich bei den hydraulischen Durchflussregelventilen SUN NF NC um Nadelventile handelt, die nicht kompensieren, reguliert die feste Öffnungsgröße den Durchfluss durch das Ventil proportional zur Quadratwurzel der Druckdifferenz zwischen den Anschlüssen 1 und 2.
• Ein ausgewogener Einstellmechanismus ermöglicht eine einfache Einstellung auch bei hohen Drücken.
• Das scharfkantige Düsendesign minimiert Durchflussschwankungen aufgrund von Viskositätsänderungen.
• Der Strömungsweg durch dieses Ventil ist bidirektional. Der bevorzugte Pfad ist Anschluss 1 bis 2, um die Austauschbarkeit mit anderen Durchflussreglern zu ermöglichen.
• Wenn der Einstellmechanismus in die Absperrposition gedreht wird, tritt keine Leckage auf.
• Mit EPDM-Dichtungen konfigurierte Kartuschen sind für den Einsatz in Systemen mit Phosphatesterflüssigkeiten vorgesehen. Der Kontakt mit Flüssigkeiten, Fetten und Schmiermitteln auf Erdölbasis führt zu Schäden an den Dichtungen.
• Rückschlagventile mit zwei Anschlüssen teilen sich bei einer bestimmten Baugröße den gleichen Hohlraum. Achten Sie jedoch genau darauf, dass die Strömungswege möglicherweise in entgegengesetzte Richtungen verlaufen.
• Rückschlagventile bieten extrem niedrige Leckraten mit einer maximalen Leckage von weniger als 1 Tropfen pro Minute (0,07 cc/min).
• Akzeptiert 5000 psi (350 bar) an den Anschlüssen 1 und 2.
• Mit EPDM-Dichtungen konfigurierte Kartuschen sind für den Einsatz in Systemen mit Phosphatesterflüssigkeiten vorgesehen. Der Kontakt mit Flüssigkeiten, Fetten und Schmiermitteln auf Erdölbasis führt zu Schäden an den Dichtungen.
• Korrosionsbeständige Patronenventile sind für den Einsatz in korrosiven Umgebungen vorgesehen und werden durch das Modellcode-Suffix /AP oder /LH gekennzeichnet (siehe Abschnitt KONFIGURATION). Weitere Einzelheiten finden Sie auf der Seite „Baumaterialien“.
• Verfügt über die schwebende Sun-Konstruktion, um die Möglichkeit des Festklemmens interner Teile aufgrund eines übermäßigen Installationsdrehmoments und/oder Abweichungen bei der Hohlraum-/Kartuschenbearbeitung zu minimieren.
